Revista Electrónica un suplemento especial de hora13.com " Hoy Antenas  "

Y con algo de humor la cosa va mejor no te parece...



En lo que va de este mes y el mes pasado , siguen  liderando en Google los títulos de búsqueda mas locos bizarros

y disparatados en cuanto al tema " armar antenas"  lea...

El titulo mas loco y delirante que buscaron en el mes pasado:

"  como hacer una antena que capte canales de cable "

Bueno creo que ya lo explicamos con lujo de detalles unas 20 veces ,  pero aun así siguen buscando o insistiendo con este titulo un tanto bizarro y delirante , es lo mismo que yo coloque en el buscador " como armar un submarino atómico con motor de Fiat 600 "

En el suplemento revista numero dos , ahi te detallamos muy bien el porque esto es impracticable

Otro titulo que lidero el podio :

" como agarrar canales de aire sin antena "

Mire es como si yo le preguntara a don Google en su buscador :  Como vivir sin respirar ....

Mire la única forma que usted pueda ver un solo canal sin colocar ninguna antena , es que se vaya a vivir adentro de la misma emisora  o a lo sumo en frente de la planta transmisora , no insista porque no hay otra forma , yo se que aun pululan por ahí ciertas paginas donde hablan de verdaderos milagros sobre este temita , bueno amigo No pierda su tiempo por algo se diseñaron las antenas de aire y aun hoy los técnicos e  ingenieros no las descartan .



Nuestros lectores siguen aportando imágenes de antenas que encontraron en la web

Supuestamente estas son para WIFI clase L.M.R ( Las mas ridículas de la red )

La verdad que Internet es generosa y nos deslumbra día a día y con la ayuda de papa Googlito un mega buscador que colabora en forma constante mostrando lo mas loco y delirante que te puedas imaginar ...

Y En materia de antenas ...?

Bueno tenes para elegir , desde lo mas técnico y profesional hasta los mas bizarro ..

Y claro , sabes cuantos técnicos , ingenieros y profesionales hoy se preguntan ?

y para que carajo estudiamos no ?

Pero bueno en la diversidad casi infinita de cerebros que en la web aportan estas joyitas de la mitología patológica que llamaremos : Tratados de las antenas clase L.M.R

Y bueno al final todo sirve o no ?

Eso si , por las dudas no pierda tiempo en juntar ollas , cacerolas , latitas , coladores  maderitas , alambres y otros artículos domésticos ..



Que tal si arma una antena que Si funcione ?

( mire aqui a lo mejor..)

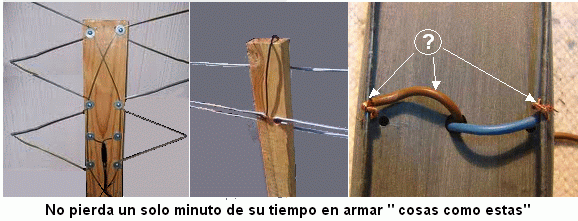

        Perdiendo el tiempo en nada ( lo peor de la web) y mira que insisten con la maderita...



Y mira que insisten ...

Son las imágenes mas copiadas hoy en la red , quizás porque todavía no se enteran que la madera es un gran acumulador de agua y humedad , por lo tanto la aislamiento entre directores se vera afectado y las impedancias ( si las tienen) al variar reducirán  notablemente la señal de bajada , no solo eso , la madera se degrada con mucha rapidez al aire libre y ni que hablar de la lluvia y el sol .

Ahora la pregunta del millón , para que armar algo que en poco tiempo se vera como un espantapájaros deshilachado y con menos ganancia que colgar a un gato atado de la cola y usarlo como antena ..?

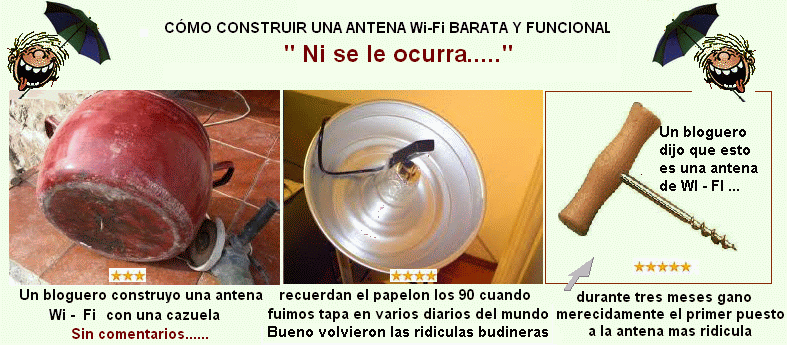

       Y lo mas ridiculo ? otro aporte de nuestros lectores

 instalarlas en los techos como antena de WI - FI  y por ultimo el tipo de la cazuela un bohemio no ?

Lo del saca corcho fue lo mas cómico y desopilante del año , un tipo en la web proponía colocarlo atrás del sintonizador , bueno mejor lo dejamos ahí

no ? ( no coments )

Pero es verdad que en Argentina todo vuelve  todavía recuerdo el papelón de los años 90 cuando afuera no entendían porque nosotros colocábamos budineras en los techos  bueno a alguien se le ocurrió volver a ..



Cualquier cosa funciona como una antena ....Cualquier cosa?

  Nosotros aprendimos con el correr de los años un proverbio o refrán que reza así..

Si tenes un canal de TV a 100 metros de tu casa , cualquier cosa funcionara como antena inclusive el tendedero de ropa , el problema que presentara siempre esta " magia" será cuando estas lejos de las emisoras .

Caso muy parecido pasaba en los años 50 hasta los 70 , cuando no deseábamos armar receptores heterodinos por su costo o cantidad de materiales y recurríamos a las clásicas radios " regenerativas" de uno o dos transistores , claro en capital funcionaban , pero cuando te alejabas si captabas una emisora eras un afortunado , por lo tanto había sido tiempo perdido .

Y porque digo esto , porque la cantidad de antenas supuestamente realizadas con alambre , un lápiz , ollas y que se yo cuanta tontera hay en la Web afirmando que funcionan de maravillas cuando en realidad , lo único que se logra  con estas mentiras es hacerle perder tiempo a quienes no tienen experiencia que creen ver el camino mas fácil y mas corto en la elaboración de una antena , claro cuando el proyecto fracasa , recién ahí van a las verdaderas fuentes , pero y el tiempo perdido quien te lo paga ....?

Cuidado con estos inventores de cosas disparatadas que son muy atractivas por cierto y los hay por miles en internet , recurra a los sitios serios y a lo mejor cordialmente un grupo de gente linda lo ayudan , gracias .



Cazadores de señales , cada día son mas... " Un Hobby apasionante para todas las edades "

Si podríamos ver la cantidad de señales de TV en la banda de UHF que existen a nuestro alrededor  te asombrarías .

Mas allá de calificar a las emisoras si son buenas o malas , en nuestro caso algo de menor importancia , el echo de descubrirlas se hizo un pasatiempo para muchos , inclusive hasta llegaron a hacer una bitácoras donde anotan a que hora transmiten , de donde son esas emisoras , inclusive se comunican por correo o foros e intercambian sus logros obtenidos y técnicas utilizadas .

Vos podes en tu ratos libres ser un cazador de señales

Si hablo de vos ....

Y que se necesita ? mira cuando te lo diga no lo vas a poder creer ..

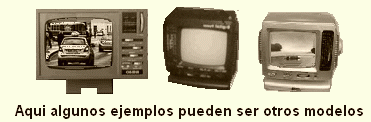

Primero mucha paciencia y ganas , segundo un simple TV portátil blanco y negro de esos que se vendían en los años 90 y todos traían  UHF , esos bichitos tenían una particularidad muy buena que los distinguía , como ser excelentes en cuanto a ganancia de recepción y aun con poca antena .

Y desde luego te daremos los planos de una antena que pueda captar ( en círculos ) para no tener que estar moviéndola de un lado a otro a cada rato

Y como extra armar un pequeño pre sintonizador para ajustar en forma manual la recepción y de esta manera lograr obtener mayor selectividad .



Porque mejor un TV. blanco y negro y no color ?

Mira sin entrar en detalles demasiado técnicos así no te aburrís

Mejor te lo explico en forma muy domestica .

Primero porque los sistemas de croma color de los TV son demasiado susceptibles a la señal ruido ( llovizna) mas cuando los canales que recibís son de muy baja potencia y entorpecen aun mas la visión llenándote de gránulos ...

toda la pantalla y en el peor de los casos si la señal que captas si es demasiado débil , tampoco tendrás color así que evitemos complicaciones y vamos a lo mas seguro , además esos aparatitos suelen tener muy buena definición .

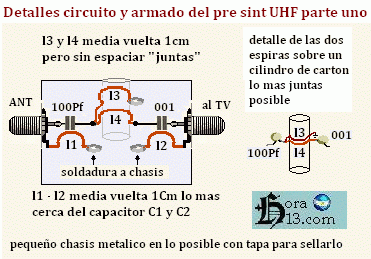

Bueno ahora no perdamos tiempo , vamos primero al armado del pre sintonizador.....

Bueno los que nos conocen saben que nosotros siempre les fuimos fieles a la verdad y este circuito si lo arman bien funciona .

Hay algunos cuidados muy básicos , mas si trabajamos en altas frecuencias y es que aquí  los espacios se reducen al mínimo .

Esto que terminan de ver es una especie de caja de resonancia , con una sintonía

muy precaria pero sintonía al fin y la efectividad de su funcionamiento estará ligada a sus conexiones " lo mas cortas posibles " y luego sellarlo por completo , las razones y el porque son muy técnicas y a decir verdad explicar esto ahora llevara ríos de tinta y a ustedes les interesa mas el resultado , que todo un historial técnico pastoso y aburrido que yo les pueda dar ahora .

En lo que respecta a su terminado final y el armado de un dial , bueno muchachos eso es para la creatividad de cada uno .

Aquí lo importante es que te funcione después " los chiches" o presentación estará en la mente de cada uno

Bueno y para finalizar la primera sección "armado del pre sintonizador"  abajo otra variante por si el TV No tiene o no viene con un sinto UHF , puede comprar uno usado son muy baratos , inclusive sacarlo de cualquier TV antiguo que ya no funcione

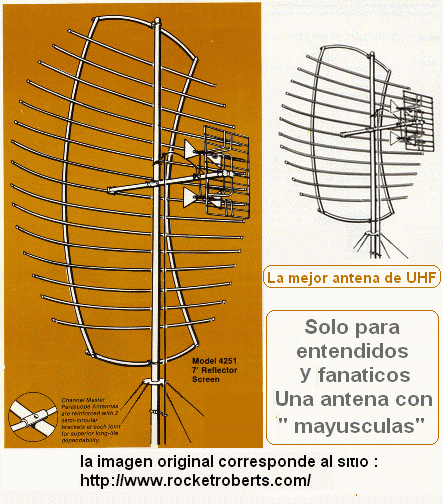

    Solo para fanáticos y entendidos ( El gran secreto siempre sera  la paciencia )

La primera pregunta seria ..

Y porque no?

Este esquema lo teníamos desde el año pasado archivado entre tantos proyectos de esos que duermen en el olvido .

Apareció por primera vez en la Web : http://www.rocketroberts.com/  un sitio para nosotros muy bueno y con suficientes detalles técnicos sobre esta antena .

Este año el hijo de un técnico de los que trabajan con nosotros , un muchacho cansado de armar yagis de todo tipo y no conseguir lo que buscaba en cuanto a ganancia y recepción , decidió armar este gran monumento de hierros , la imagen por si sola nos dice todo  como veran algo poco común para los estándares de las antenas que generalmente se venden en los comercios .

Y la hizo con la recopilación de muchas varillas de antenas en desuso y desde ya el complemento de tornillos , tuercas y una paciencia todo terreno .

En menos de 20 días este  " quijote "  la termino ...

Cuando la subió y la monto en su terraza , por lo menos fue durante mucho tiempo la mirada y el asombro de todos los vecinos de la zona

(algo había ganado) .

Lo mejor vino después , con algunos arreglos y ajustes sobre todo en la distancia del plato al " foco"  logro que funcionara y vaya que lo hizo tal es así que todos fuimos a ver y chequear su prestación .

Realmente increíble la ganancia estable de esta antena en casi toda la banda ; Bueno amigos no los entretengo mas , aquí recomiendo algo que si vale la pena perder el tiempo , los detalles de esta antena los tienen en el sitio de origen que antes mencione y gracias



  Aquellos manuales o libros , nuestros comienzos en la electrónica ( los recuerdas ? )

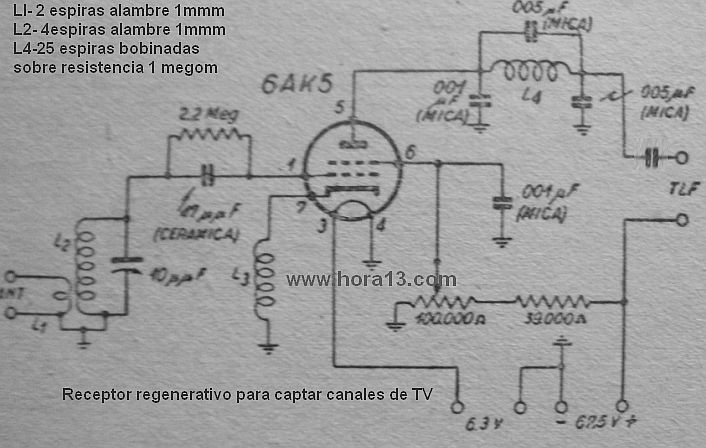

  Un pequeño receptor para recibir canales de TV regenerativo  ( gentileza de los muchachos técnicos de hora13 )



Creo que la simpleza de la imagen lo dice todo y no hay demasiado que agregar .

Si tal vez podrías modificar un poco las espiras o colocar una simple llave selectora que conmute varias bobinas y de esta forma podrás captar mas canales de TV .

Hablamos de la " L2" que esta sintonizada entre canal 5 , 6 y 7

Si le agregas mas vueltas bajara la frecuencia y sintonizaras el canal 4 o 2 , si por el contrario le quitas espiras subirás a canales como 9 , 11 o 13 .



Alguien dijo por ahí que con este aparatito probaba las antenas .....

Y sabes que No mentía...

Pensalo a lo mejor....

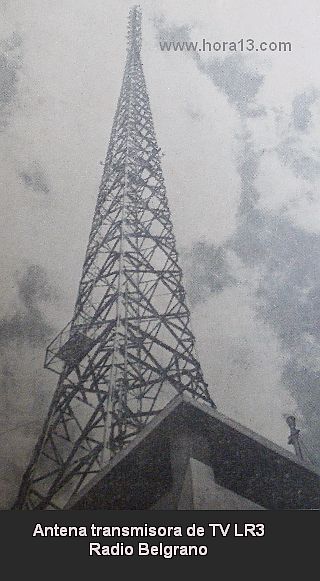

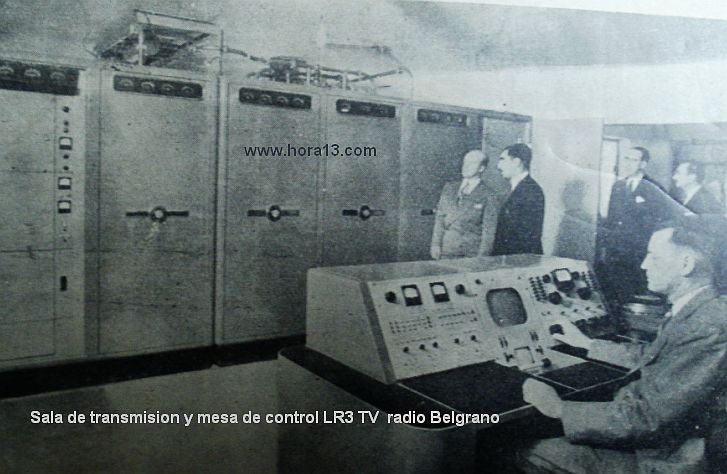

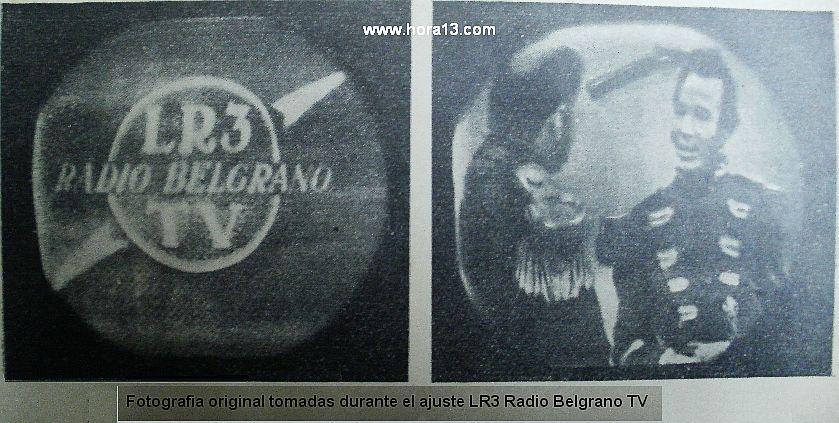

 Un poquito de recuerdos para aquellos que viven en argentina ( con un clic amplias la imagen a su tamaño natural )





Cosas del recuerdo no ? sobre todo para aquellos que como nosotros tenemos algunos añitos a cuestas .

Hubo alguna vez una Argentina pujante llena de ideas y de proyectos con gente hermosa que dedico toda su vida al trabajo , la creatividad y esas ganas inagotables de hacer cosas   ;  No agregare mas ....



                                Ver revista suplemento numero dos
