El receptor PO-GO "BINIOU" A GO receptor simple y PO para principiantes por F5HD

Este material lo aporto : lector Ricardo de la Calle / via Face book

Captura SU RADIO LOCAL O VAYA PO

Este pequeño conjunto de lúdico montado en la combinación de BF de circuito impreso compuesto por un circuito integrado y un detector montado transistor BC550C LM386 es una instalación agradable y fácil darse cuenta de que recoge los transmisores locales en la modulación de amplitud MW o LW . Funciona la primera vez y sólo tiene una opción, la tensión de base del transistor BC550. La modulación es muy satisfactorio. Este receptor no es un modelo de la sensibilidad de los elementos utilizados, pero permite al principiante a dar un paso hacia la realización de montajes más complejos a través del camino que lo llevó hacia el estudio de dispositivos de telecomunicaciones y de la radio en general.

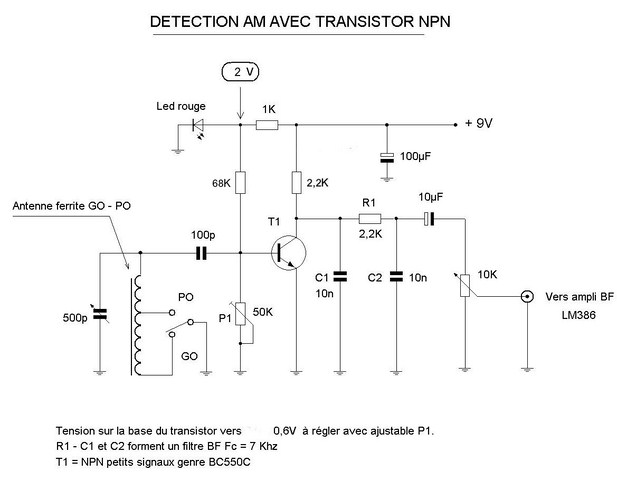

EL DISEÑO:

http://f6kft.free.fr/IMG/jpg/RX_Biniou_schema_b_Copier_.jpg

Introducción y Bloque:

La señal se suministra a través de la antena a un circuito sintonizado compuesto por un inductor y un condensador variable, o un filtro de paso de banda de la antena de ferrita. (ver diagrama). Este circuito sintonizado determinará la frecuencia para recibir.La señal pasa entonces por el condensador de 100pF a la base del transistor detector que también actúa como un amplificador. Es por ello que elegimos un transistor que tiene una ganancia de corriente (HFE) tipo BC550C adecuado u otro transistor del mismo estilo.

El transistor está polarizado en la clase B por las dos resistencias de base, uno va a la 68K + 50K y ajustable hasta la masa. Este último ajusta la tensión en la base para ser fijado a un valor igual o ligeramente menor que la tensión de saturación del transistor es aproximadamente 0.6V.

El voltaje de polarización se toma del LED rojo diodo en serie con una resistencia de 1K. Los terminales del diodo que tienen un voltaje casi constante de aproximadamente 2V. Este voltaje se divide y se ajustó por el puente de resistencias a continuación enviado a la base del transistor. Este dispositivo de estabilización de pseudo evita un cambio en la clase de funcionamiento en el caso de una caída de tensión de alimentación si este último es suministrada por una batería. Con una gota de 3 voltios de tensión de batería de 9V sigue funcionando de la posición que no sería el caso si la polarización del puente divisor fue tomada directamente de la batería. El LED se puede montar como indicador de inicio en el panel frontal o la vivienda, si es necesario.

En el funcionamiento normal de la instalación de consumo: 20 a 40 mA dependiendo de la BF volumen.

Clases de servicio:

http://f6kft.free.fr/IMG/png/Classes_amplification.png

En un conjunto de emisor común, un sesgo en la clase B significa que la tensión resto Vbe ha sido elegido igual a la tensión umbral del transistor la conducción es de aproximadamente 0.6V. En esta configuración, la corriente de colector Ic es 0. Cualquier señal negativa fijada a la base del transistor llevar por debajo de su umbral de conducción y no será amplificado. A cambio, cualquier señal positiva hará que el transistor en la región lineal de su característica y será amplificado. Por lo tanto tenemos media la señal (180) que se amplifica lo que corresponde a una detección.

La señal es entonces recuperada desde el colector del transistor y pasa a través del potenciómetro de ajuste de volumen P2 BF al amplificador LM386 y el altavoz de 8 ohmios.

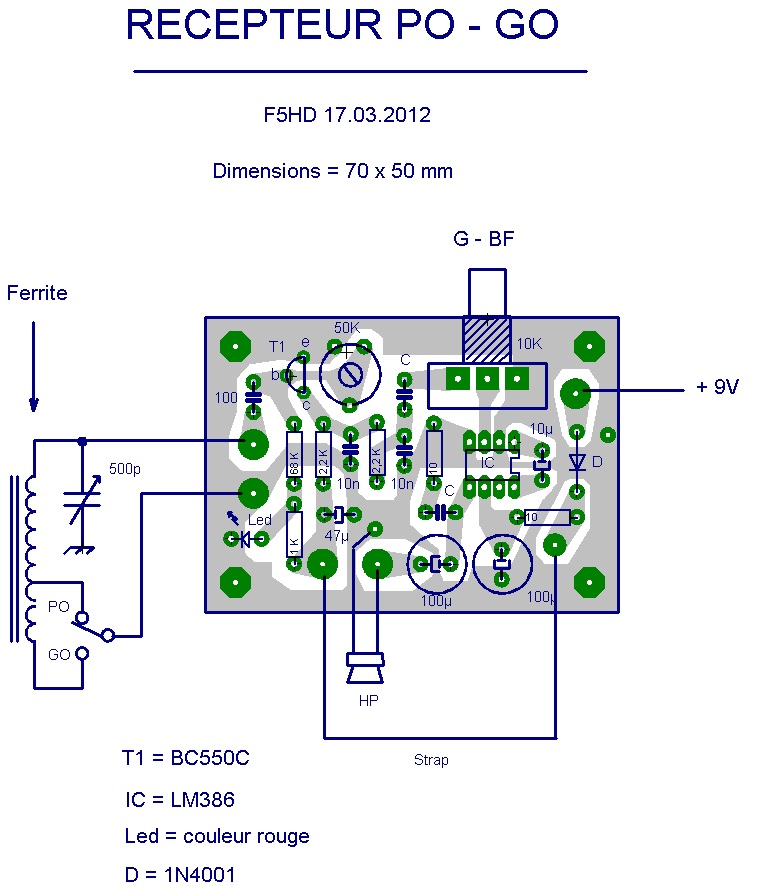

Diseño de componentes:

http://f6kft.free.fr/IMG/jpg/RX_Biniou_implantation.jpg

El circuito sintonizado:

Muchas configuraciones son posibles. Vamos a conservar dos, que no impide que usted pueda experimentar con otras configuraciones. Uno puede utilizar una antena de ferrita recuperado en un radio de transistores. Esta antena de ferrita por lo general tiene dos bobinados, uno por uno para PO y GO. Al cambiar por un interruptor de acuerdo con el diagrama, se puede recibir una banda o la otra.

Para aquellos que no tienen ese tipo de habitación, el circuito sintonizado puede ser simplemente compuesta de choque moldeado inductancias fácilmente disponible en el mercado. En el departamento de Mosela, 3 transmisores se reciben en muy buenas condiciones con el circuito sintonizado se describe a continuación constituida con estas bobinas.

1 euro (183 kHz) y LUX (237 Khz) GO Nancy y Radio (838 kHz) en el PO.

En el departamento de Moselle, dada la proximidad de la antena y EUR1 Radio Luxemburgo, fue necesario instalar un circuito de paso de banda utilizando un CV a dos jaulas, que permitió aumentar un poco y la selectividad para separar las dos estaciones que interfieren más de uno sobre el otro.

Los 4 reactores utilizados son idénticos 1mH y conectados en serie directamente en la CV, 2 rama haciendo 2mH por jaula. La alineación o la distancia de un brazo sobre el otro (ver foto) puede aumentar o disminuir la selectividad. Con 2mH y 500 pF CV cubre aproximadamente un Khz 160-850 asumiendo una capa de residuo CV 20pF. Por lo tanto cubre parte de la GO y parte del PO con el mismo CV.

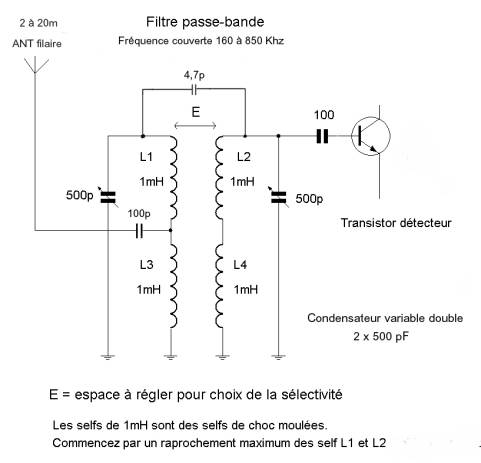

Circuito de paso de banda:

http://f6kft.free.fr/IMG/jpg/Filtre_Pbde_GO_-PO.jpg

Para un receptor a sólo cubren el PO tomamos 100μH ahoga en serie, dos series, haciendo 200μH por sucursal. La cobertura será 500kHz a 2 Mhz aproximadamente con un CV de 500pF.

La antena:

Se puede ir de un extremo del cable de un metro a una antena de hilo largo es 20 m o más de acuerdo con la intensidad de las señales, parámetros relacionados con la distancia que separa el receptor de la estación transmisora. Tome en cuenta que la sección de RF de este receptor utiliza un solo transistor.

Ajustes:

Se reducen a poco. Primero montar BF, conecte un altavoz y probar su funcionamiento.A continuación, ajuste la tensión en la base de 0,6 V con respecto a tierra. Se ha completado la configuración. Pero puede muy bien hacer la oreja para un ajuste mientras comprueba la calidad de la recepción sin el voltímetro. Conecte una antena de ferrita y el CV, o con un dispositivo cableado a inductores 1mH descritos anteriormente, gire el BF volumen a la mitad de su valor, pulse la hoja de vida y la búsqueda de una emisora.

Vale la pena señalar que no emiten sonido con el altavoz si el ajuste de reanudación está junto a la estación para coger. El receptor no hace ruido, es casi silencioso, incluso con el BF ganancia de fondo como es el caso de un conjunto de cristal. Una vez que una emisora ​​recibida, uno posiblemente puede retocar 50K ligeramente ajustable para la calidad BF adecuada. Basado en tensión demasiado causa el ronquido y cortar el recibo. No hay suficiente tensión disminuye la ganancia y el volumen de recepción.

Algunas fotos :

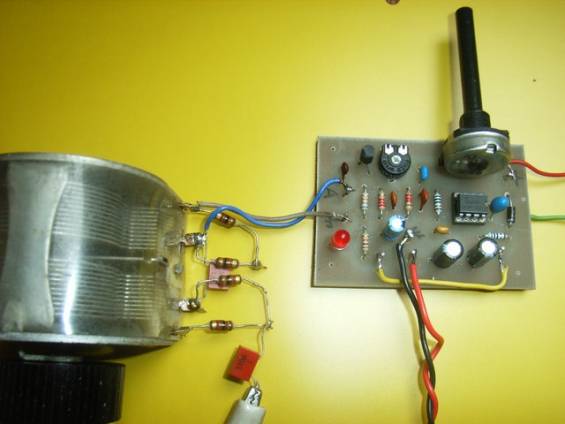

http://f6kft.free.fr/IMG/jpg/Bibiou_en_test_Copier_.jpg

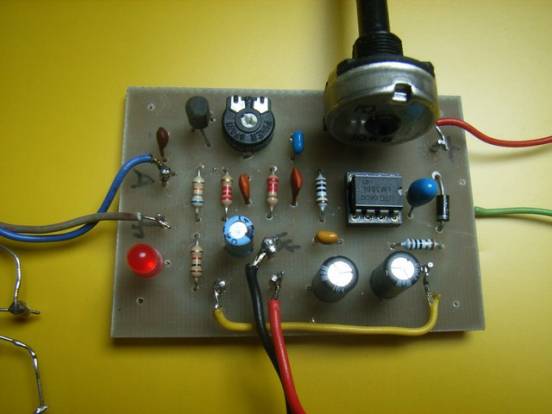

http://f6kft.free.fr/IMG/jpg/Platine_montee_Copier_.jpg

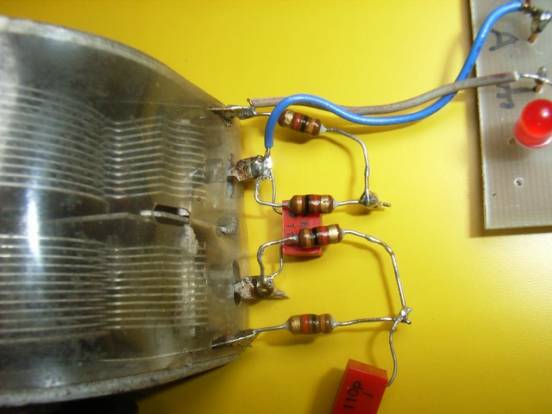

Los detalles del filtro de entrada

http://f6kft.free.fr/IMG/jpg/Filtre_d_entree_Copier_.jpg



Serge F5IVK han capturado mi atención y EUR1 LUX IR con una antena de ferrita en buenas condiciones el lado Metz sin el filtro de paso de banda

las dos estaciones no interfieren uno sobre el otro. La razón se relaciona únicamente con el lugar en cuestión. Mi QRA es de 30 km de antenas EUR1 ..!

QRO 73, Raymond F5HD



Publicado Sábado, 21 de julio 2012
Actualizado Martes, 24 de julio 2012

por Denis F4ANN
